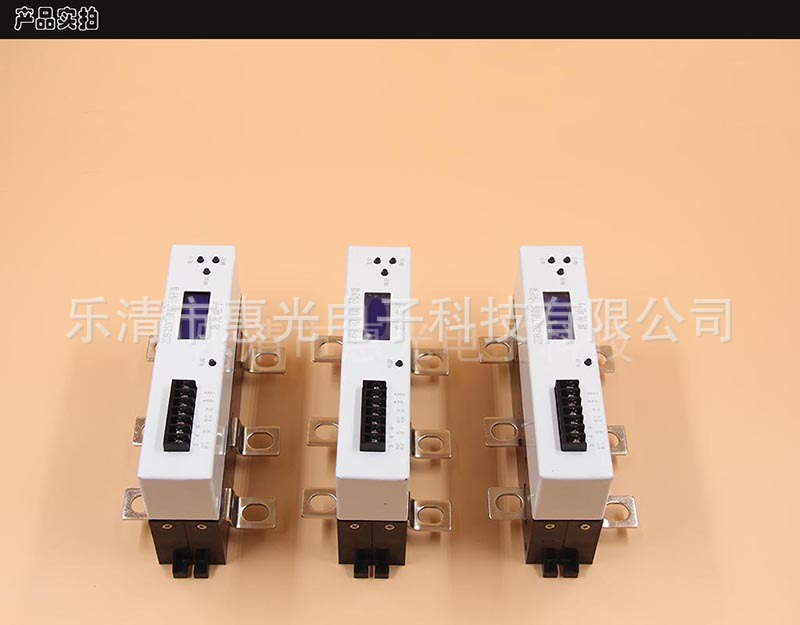

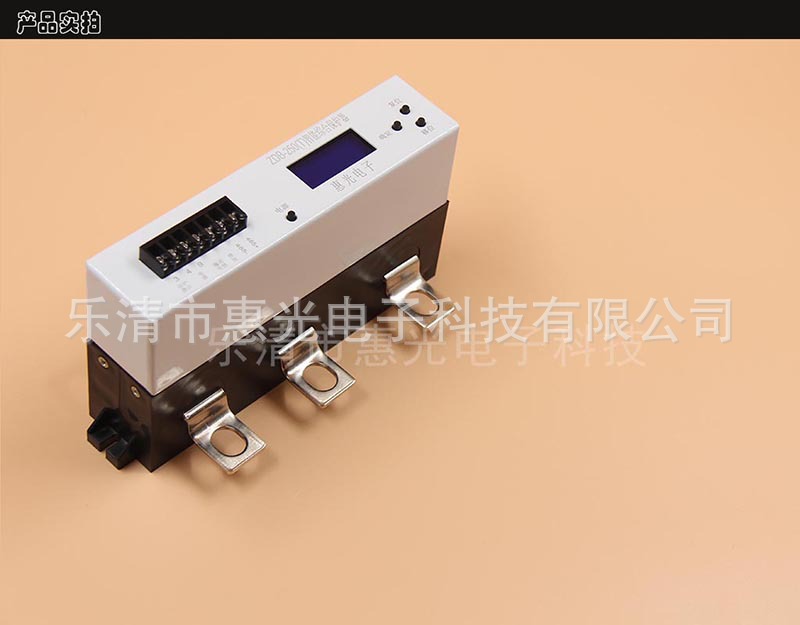

ZDB-250综合保护器
啊里商城 购买
1.型号、规格及技术参数
1、型号及含义
2、基本参数
额定电压：1140V、660V、380V
额定电流：30A、80A、120A、200A 最小电流2A 步长1A
3、综合保护器电源标准频率为：50Hz。
4、综合保护器为长期工作制。
2.工作条件
1、海拔高度不超过2000米，周围环境压力为（0.8~1.1）×105Pa
2、环境温度－5??С～+40??С
3、空气相对湿度不大于95％（+25??С）
4、在无强烈震动和冲击振动的环境
5、含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽的环境中
6、安装于各种型号起动器隔爆腔内。
3.功能
1、过载保护
1.1、对起动器负荷侧出现的持续过载，实施反时限保护并报警。
1.2、对起动器负荷侧出现的断续过载，进行能量释放和积累运算，实施反时限保护并报警。
1.3、过载保护时，其特性应按表一的规定
表一过载反时限特性表
|
整定倍数 |
标准动作时间 |
起始条件 |
复位方式 |
复位时间（Min） |
|
1.05×Ie |
2h不动作 |
冷态 |
|
|
|
1.20×Ie |
5～20Min |
热态 |
自动 |
1<3 |
|
1.50×Ie |
60~180S |
热态 |
自动 |
1<3 |
|
6.00×Ie |
8~16S |
冷态 |
自动 |
1<3 |
其中Ie代表电磁起动器上整定的额定工作电流。
2、短路保护
对起动器负荷侧出现的短路故障，进行定时限速断保护。
3、主电路漏电闭锁保护
主电路对地绝缘电阻降低到表二的动作值时，实现主电路漏电闭锁。当对地绝缘电阻上升到动作值约1.5倍时，应解除主电路漏电闭锁。
表二 单相对地漏电电阻值
4、低电压保护
当电网电压降低到额定电压一定倍值时（可以整定，一般为0.750Ue）可靠保护。
低电压保护动作延时时间可设为1秒、3秒、5秒或关闭。
5、过电压保护
当电网电压高于额定值一定倍值时（可以整定，一般为1.20Ue）可靠保护。
6、电网实时电流电压显示：
显示当前电网电压及三相负载电流值，精度±5％。
7、断相与三相不平衡保护
可对三相负载的电流断相保护，可根据默认的不平衡系数值对三相负载进行相不平衡保护，动作时间可以整定。
8、故障原因记忆功能，有前20次故障分断原因详细记录。
9、电池模块
在有外接电源的情况下，装置会根据其内部锂电池的情况自动控制电池的充电，充满后会自动停止充电，以便在无系统电源的情况下进行保护设置和信息查询等，供电时间>60分钟。
10、具备模拟故障试验自检功能。
11、晶体分频计时功能。
12、本安参数（非通讯机型的不要求）
485通讯输出电路为本质安全型，485A，B二根通讯信号线使用时无需电源就可独立工作自成回路，去接入检验合格的本安型分站内（配接时必须进行防爆联检）。
4.使用说明
1、定值整定
表三 定值整定表
定值整定方法
方法一：通过液晶操作进行整定
方法二：通过485通信接口用笔记本电脑或掌上电脑进行整定；
方法三：通过RS485通信接口经通讯管理机进行整定。
2、操作指南
1）上电显示
注：R：999.9K表示闭锁电阻无限大
复位后进入循环翻转显示测量值界面
U代表当前系统电压。
5.操作菜单
ZDB-250智能综合保护器的操作使用示意图见图1。
图1综合保护器操作使用示意图、
按键说明
按键可以通过航空接插件连接出防爆腔体。航空接插件标号：“1”是“复位”键，“2”是“移位”键，“3”是“确定”键，“5”是“公共端”。
“确定”按键：按下“确定”按键，进入菜单设置，在修改参数时，起到右移作用，修改参数完毕后，起到保存参数的作用；
“复位”按键：在故障时，按下“复位”按键，系统复位；在修改参数时，起上行作用；其他时候起退出作用；
“移位”按键：在测量页面时，起到翻页和锁定页面作业，在修改参数时，起下行作用。
5.1功能设置
按“确定”键进入菜单操作模式，选中菜单【设置】，按“确定”键，进入功能设置，并通过 “移位”按键选择需要设置的功能，按“确定”键，进入参数选择。其下一级子菜单依次序如下：
（1）设置额定电流
选择菜单【额定电流】，按“确定”键进入额定电流设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的额定电流，最大不能超过300A，最小不能低于2A；将光标移至末位，按“确定”键保存修改参数。
（2）设置短路倍数
选择菜单【短路倍数】，按“确定”键进入短路倍数设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的短路倍数，最大不能超过额定电流的10倍，最小不能低于额定电流的1.5倍；将光标移至末位，按“确定”键保存修改参数。系统默认为8倍额定电流。
（3）设置额定电压
选择菜单【电压等级】，按“确定”键进入电压等级设置，按“确定”键，将光标移至相应位置，按“移位”键，选择所需要的电压等级，按“确定”键保存修改参数，其中有1140V、660V和380V等三个电压等级可供选择。
（4）设置欠压动作
选择菜单【欠压动作】，按“确定”键进入欠压动作延时时间设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的欠压动作延时时间，按“确定”键保存修改参数，其中有1S，2S，3S，4S，5S，10S，30S和关闭等可供选择，选择关闭时，欠压动作功能被关闭。
（5）设置欠压比值
选择菜单【欠压比值】按“确定”键进入欠压比值设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的欠压比值，最大不能超过额定电压的1倍，最小不能低于额定电压的0.6倍；将光标移至末位，按“确定”键保存修改参数。系统默认为0.75倍额定电压流。
（6）设置过压动作
选择菜单【过压动作】，按“确定”键进入过压动作延时时间设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的过压动作延时时间，按“确定”键保存修改参数，其中有1S，2S，3S，4S，5S，10S，30S和关闭等可供选择，选择关闭时，过压动作功能被关闭。
（7）设置过压比值
选择菜单【过压比值】按“确定”键进入过压比值设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的过压比值，最大不能超过额定电压的1.5倍，最小不能低于额定电压的1倍；将光标移至末位，按“确定”键保存修改参数。系统默认为1.15倍额定电压流。
（8）设置不平衡保护
选择菜单【平衡保护】，按“确定”键进入三相不平衡动作延时时间设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的三相不平衡动作延时时间，按“确定”键保存修改参数，其中有5S，10S，15S，20S，25S和关闭等可供选择，选择关闭时，三相不平衡及断相保护功能被关闭。
（9）设置不平衡度
选择菜单【平衡范围】按“确定”键进入三相不平衡范围设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的三相不平衡范围，最大不能超过三相不平衡度的99%，最小不能低于三相不平衡度的10%；将光标移至末位，按“确定”键保存修改参数。系统默认平衡范围为60%。
5.2现场试验
按“确定”键进入菜单操作模式，选中菜单【试验】，按“确定”键，进入现场试验，试验内容依次序如下：
（1）电流试验
选择菜单【电流试验】按“确定”键，则显示：
（2）断相试验
在断相试验以前，请先打开“平衡保护”功能，选择菜单【断相试验】按“确定”键，则显示：
（3）欠压试验
在欠压试验以前，请先打开“欠压延时”功能，选择菜单【欠压试验】按“确定”键，则显示：
5.3故障查询
按“确定”键进入菜单操作模式，选中菜单【故障】，按“确定”键，进入故障，并通过“复位”、“移位”按键查询故障记录，或进行故障清零。
（1）故障查询
选中菜单【故障查询】，按“确定”键进入事件查询，查询故障记录如下：
（2）故障清除
选中菜单【故障清除】，按“确定”键进入清除故障记录，则显示：
按“确定”键确定清除故障记录，并显示清除成功。
6.4系统设置
按“确定”键进入菜单操作模式，选中菜单【系统】，按“确定”键，进入系统设置，其下一级子菜单依次序如下：
（1）设置通讯地址
选择菜单【通讯地址】按“确定”键进入通讯地址设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的通讯地址，最大不能超过127，最小不能低于0；将光标移至末位，按“确定”键保存修改参数。
（2）设置时间设置
选择菜单【通讯地址】按“确定”键进入系统时间设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的系统时间，将光标移至末位，按“确定”键保存修改参数。
（3）设置系统密码
选择菜单【系统密码】按“确定”键进入系统密码设置，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的系统密码，将光标移至末位，按“确定”键保存修改参数。
（4）漏电校正、0欧校正
由出厂厂家设置。
（5）电流校正
选择菜单【Ia校正】按“确定”键进入Ia电流校正，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的Ia电流校正值，将光标移至末位，按“确定”键保存修改参数。Ia校正值＝实际电流值/显示值；Ib，Ic值校正如同Ia。
（6）电压校正
选择菜单【Us校正】按“确定”键进入Us系统电压校正，按“确定”键，将光标移至相应位置，按“移位”键，设置所需要的Us系统电压校正值，将光标移至末位，按“确定”键保存修改参数。Us校正值＝实际电压值/显示值。
（7）显示软件版本
选择菜单【软件版本】按“确定”键，则显示：
6.包装、运输、保管及注意事项
1、按包装技术条件中的规定进行包装。
2、在储运过程中，不得受强烈振动、颠簸、摔撞和雨雪的侵入。
3、应在干燥、通风、温度不高于＋40℃的室内保存。
4、当综合保护器工作过程中显示乱码，请按复位键。若按几次复位键后，仍不正常，则认为综合保护装置已损坏，请予以更换，切勿带故障运行。
5、保护装置最好是与外壳绝缘安装，这样有利于综合保护器更安全，更稳定（无条件时不要求）。
7.外形结构
ZDB－250智能综合保护器外形及安装尺寸如图2所示。
8.ZDB-250智能综合保护器接线原理图
TA为常闭点
